農業用ため池の3次元計測による諸元調査・貯水容量算出

農業用ため池の3次元計測による諸元調査・貯水容量算出

UAV搭載型グリーンレーザーとラジコンボートにより、農業用ため池の3次元形状を計測しています。

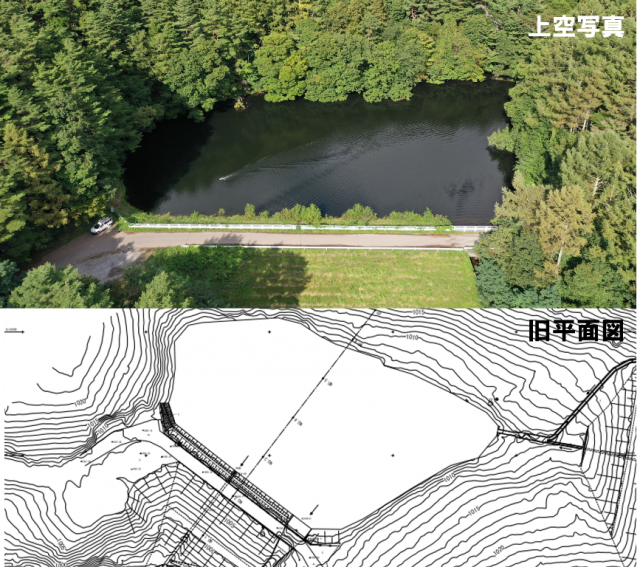

現地の様子

  • 農業用ため池の3次元計測による諸元調査・貯水容量算出
  • 農業用ため池の3次元計測による諸元調査・貯水容量算出

技術者のこだわり

近年、自然災害の増加により、ため池施設が決壊する危険性が増加しています。
国などが進める「流域治水」では、ため池の洪水調整機能が注目され、その基礎となるデータの整備が求められています。
従来、ため池内の測量は、測線に沿って作業員が乗ったボートで移動しながら「レッド測深」を行っていて、調査に多大な時間と人員が必要でした。

アンドーが行うため池の3次元計測は、「UAV搭載型グリーンレーザースキャナー」「ソナー搭載ラジコンボート」を使用して、ため池内の点群を取得。
樹木等の不要物を処理し、TIN(三角網)を作成し、ため池の地形モデルを作成します。

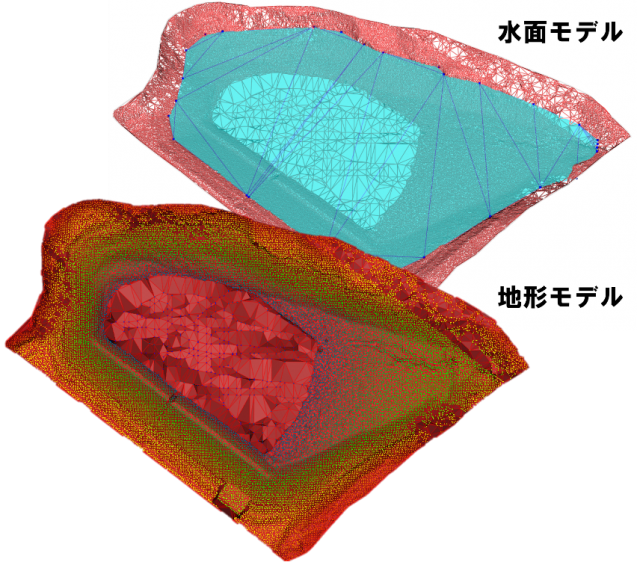

また、水際部の満水面高を設定した水面のTINを作成し、地形モデルとの差分を撮ることで、ため池の貯水量の算出が可能となります。

3次元データでため池の形状を把握するため、精度が高く、再現性が高い結果を得ることができます。
UAV・ボートともに事前に運行ルートを設定して、GPSによる自動航行するため、作業員の作業効率と安全性が、大幅に向上します。

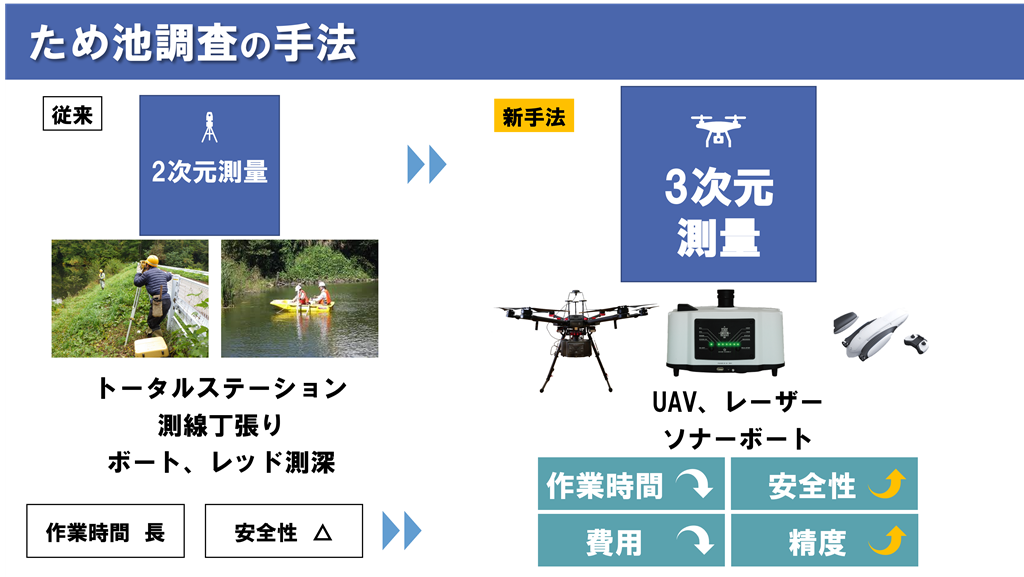

  • 農業用ため池の3次元計測による諸元調査・貯水容量算出 ため池調査の手法

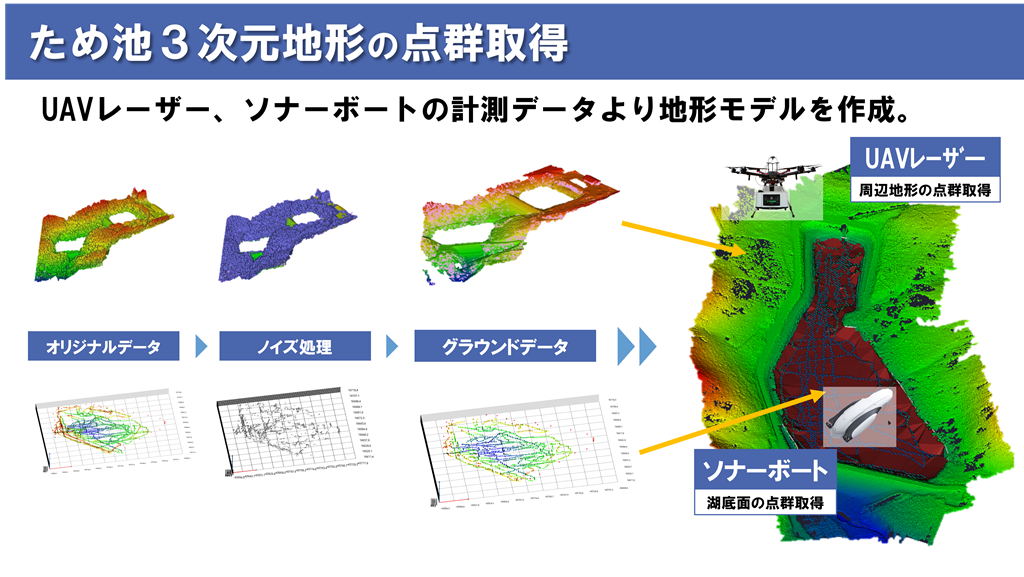

  • 農業用ため池の3次元計測による諸元調査・貯水容量算出 ため池3次元地形の点群取得

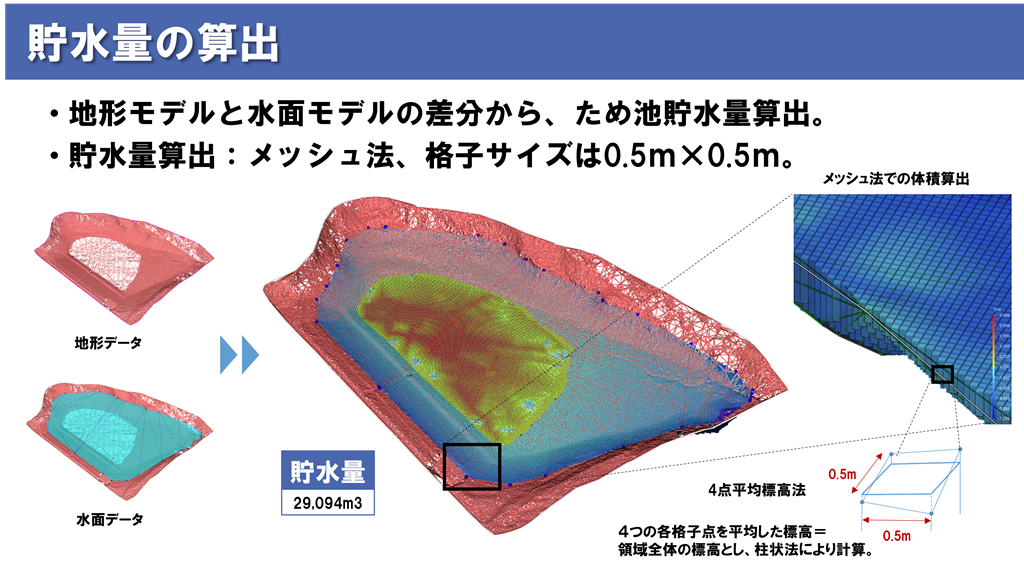

  • 農業用ため池の3次元計測による諸元調査・貯水容量算出 ため池貯水量の算出

データ

所在地 塩尻市内 農業用ため池 20か所
発注者 塩尻市農林課
業務期間 2020.08~2021.10
担当支店 松本
設計項目 測量業務
 基準点測量
 深浅測量
 UAV空中撮影
設計業務
 設計洪水量の検討
 設計図作成
 点検とりまとめ
概要 【使用機材】
・UAV:     Matrice600、Matrice300RTK
・レーザー:   LiAir(近赤外線)、T-DotGrenn(グリーン)
・カメラ:    ZENMUSE P1
・ソナーボート: Power Dolphine

3次元計測で得たため池の諸元は、ため池の耐震調査や、ハザードマップ作成時の検討資料として、精度向上を図ることができます。
「流域治水」の観点では、降雨時の洪水調節機能の検討、堆積土砂の春節や補修工事の工法検討にも役立ちます。
