実績

松本市 一ツ橋 橋梁補修設計

松本市 一ツ橋 橋梁補修設計

松本市中央の女鳥羽川にかかる”一つ橋”の長寿命化のため、橋梁補修設計を行いました。

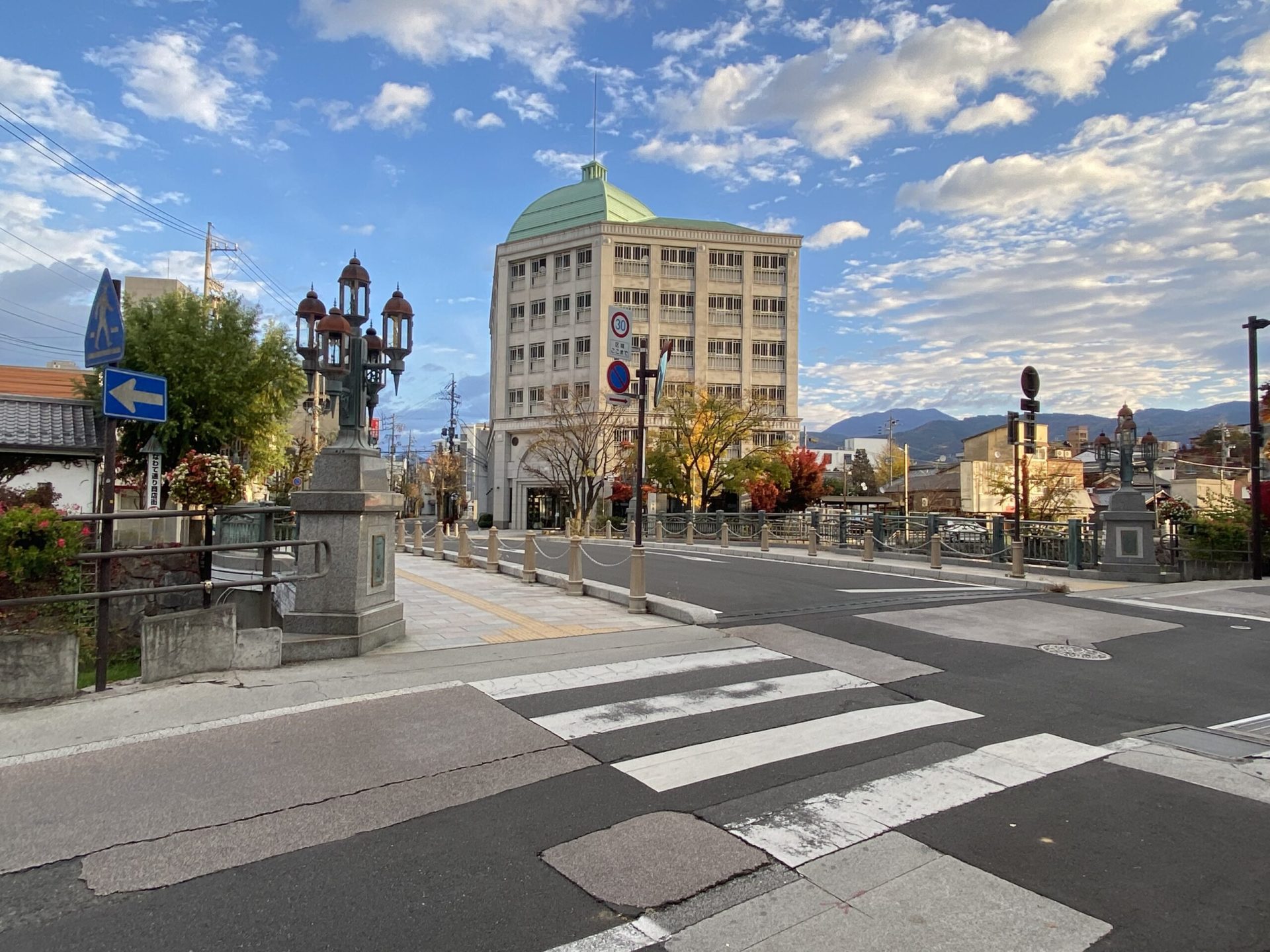

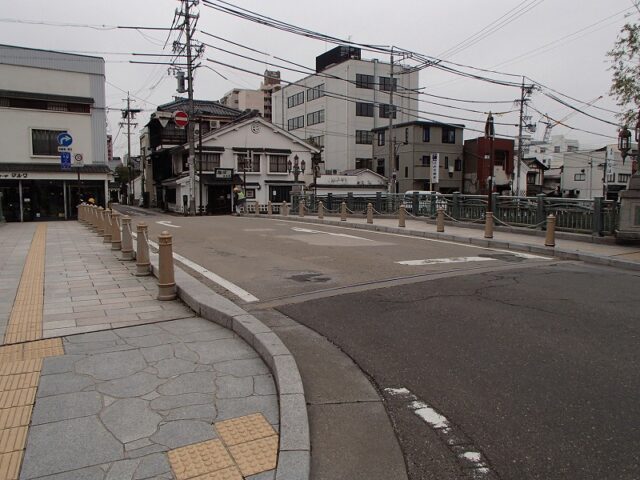

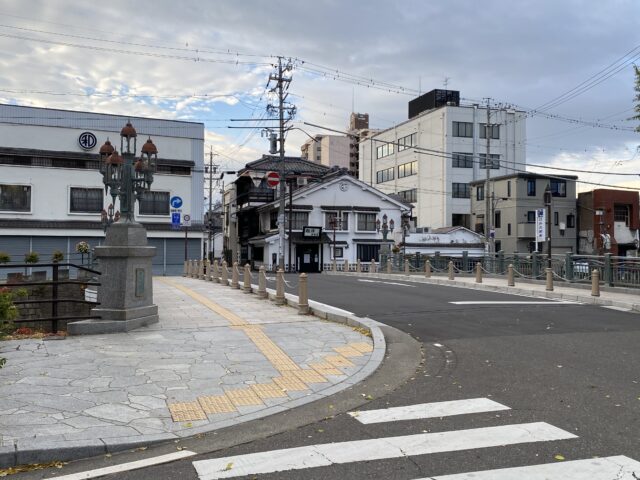

現地の様子

  • 松本市 一ツ橋 橋梁補修設計
  • 松本市 一ツ橋 橋梁補修設計

技術者のこだわり

橋梁補修設計では、現況の損傷度合いを詳細に調査し、その度合いに応じて設計荷重に耐えられる工法を適切に選定する必要があります。
詳細調査の結果は、写真とともに状況をわかりやすく整理して一覧表をまとめます。現況の損傷図を作成した後、様々な工種の補修工法を組み合わせ、補修工図としてまとめました。

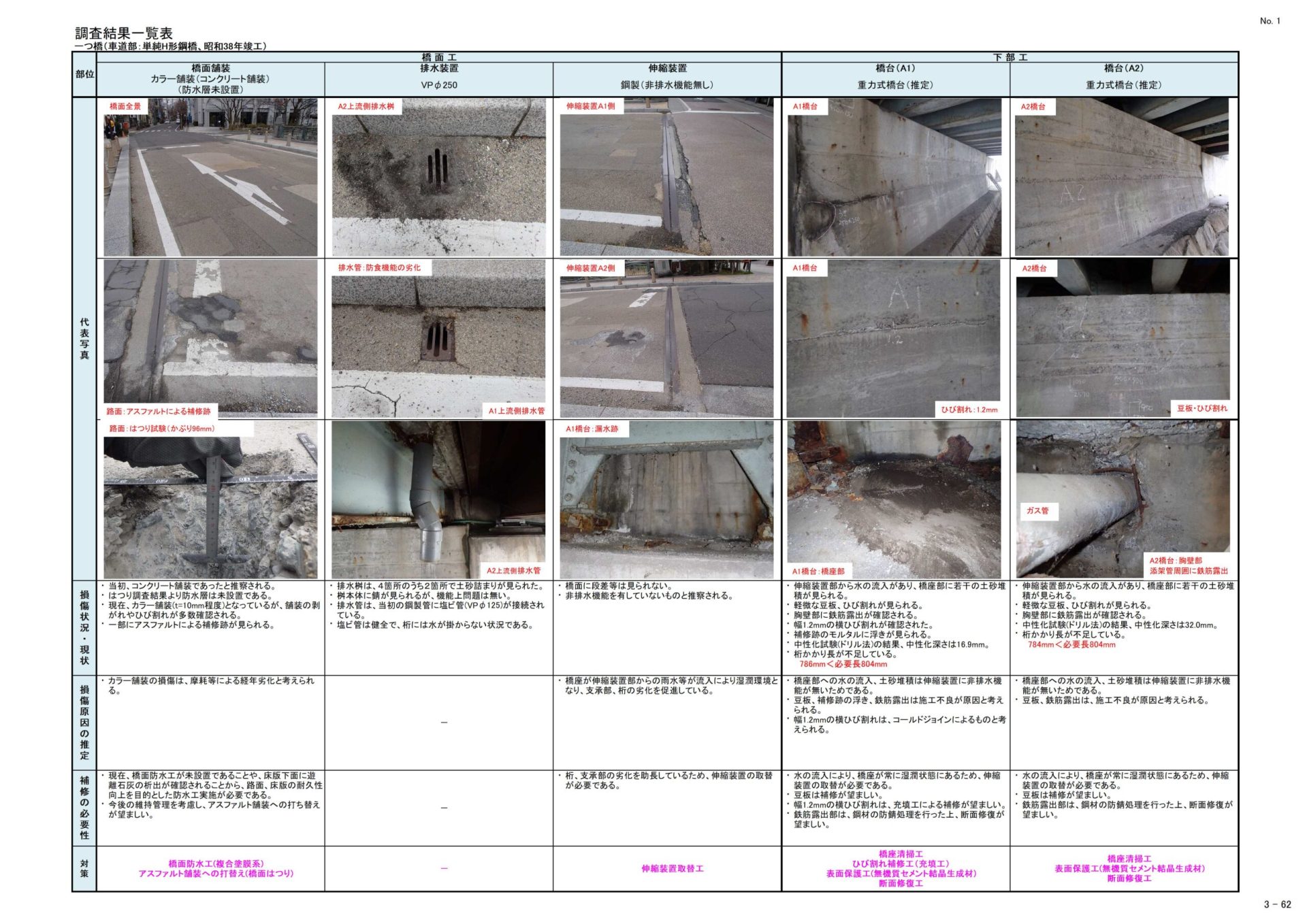

  • 松本市 一ツ橋 橋梁補修設計 調査結果一覧表

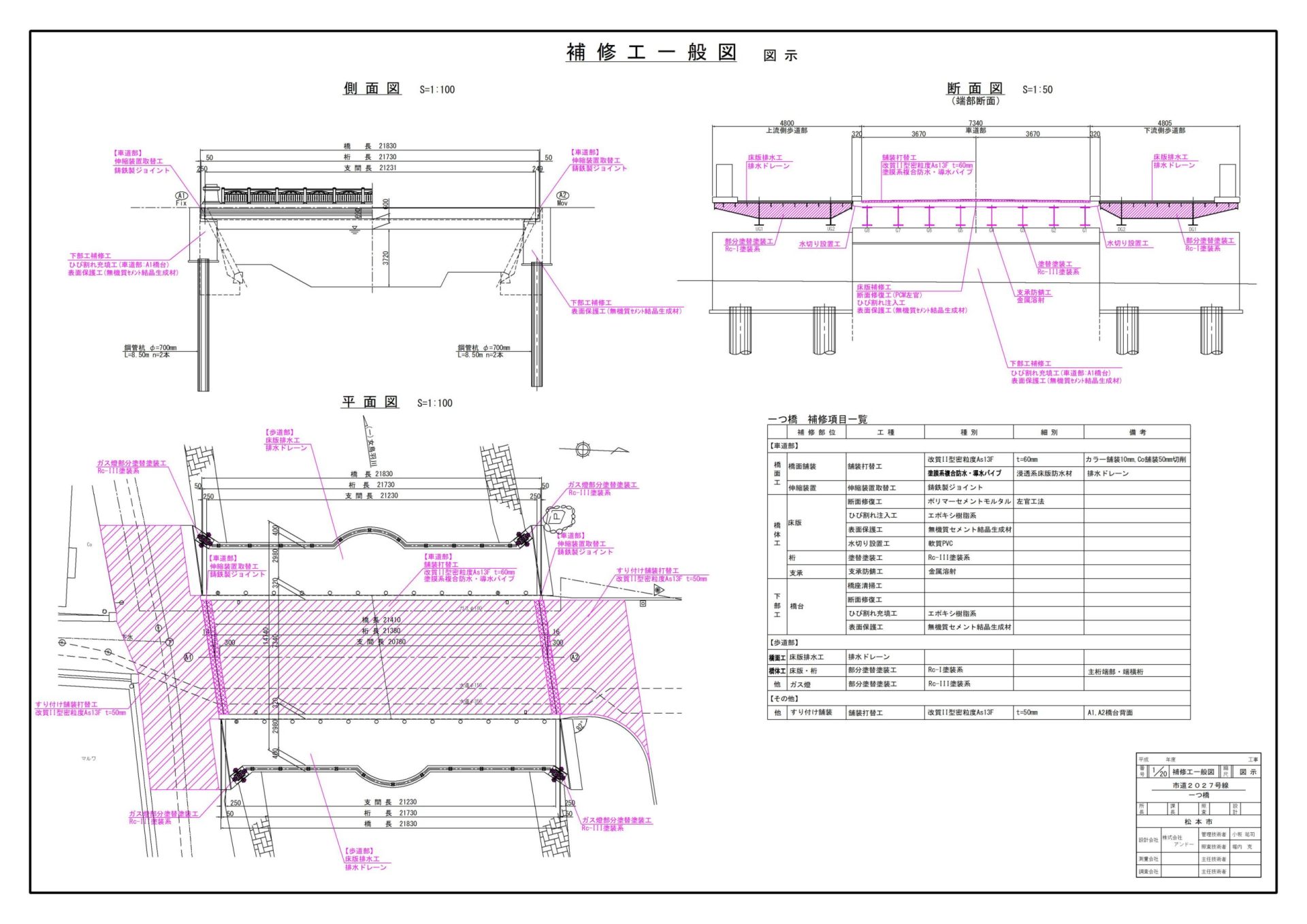

  • 松本市 一ツ橋 橋梁補修設計 橋梁補修一般図

データ

所在地 松本市 中央
発注者 松本市役所 建設部建設課
業務期間 2017.12.07~2018.03.23
担当支店 松本
設計項目 橋梁補修調査設計 一式
 形状調査
 外観変状調査
 補修設計
 現場試験
概要 松本市中央3丁目に位置する一つ橋の橋梁補修調査設計業務です。
形状調査及び外観変状調査を行い現況の劣化・損傷状態を把握し、最適な補修工法を決定したうえで、橋梁補修工事に必要な詳細構造を設計し、経済的かつ合理的に工事の費用を算定するための資料を作成しました。

一つ橋は、なわて通りや中町通りなど、松本の観光地の中心にあります。女鳥羽川の景観を中心に、近くにはおしゃれなお店も多く、松本を舞台とした映画や小説でも登場します。夜にはライトアップされ、とてもいい雰囲気です。

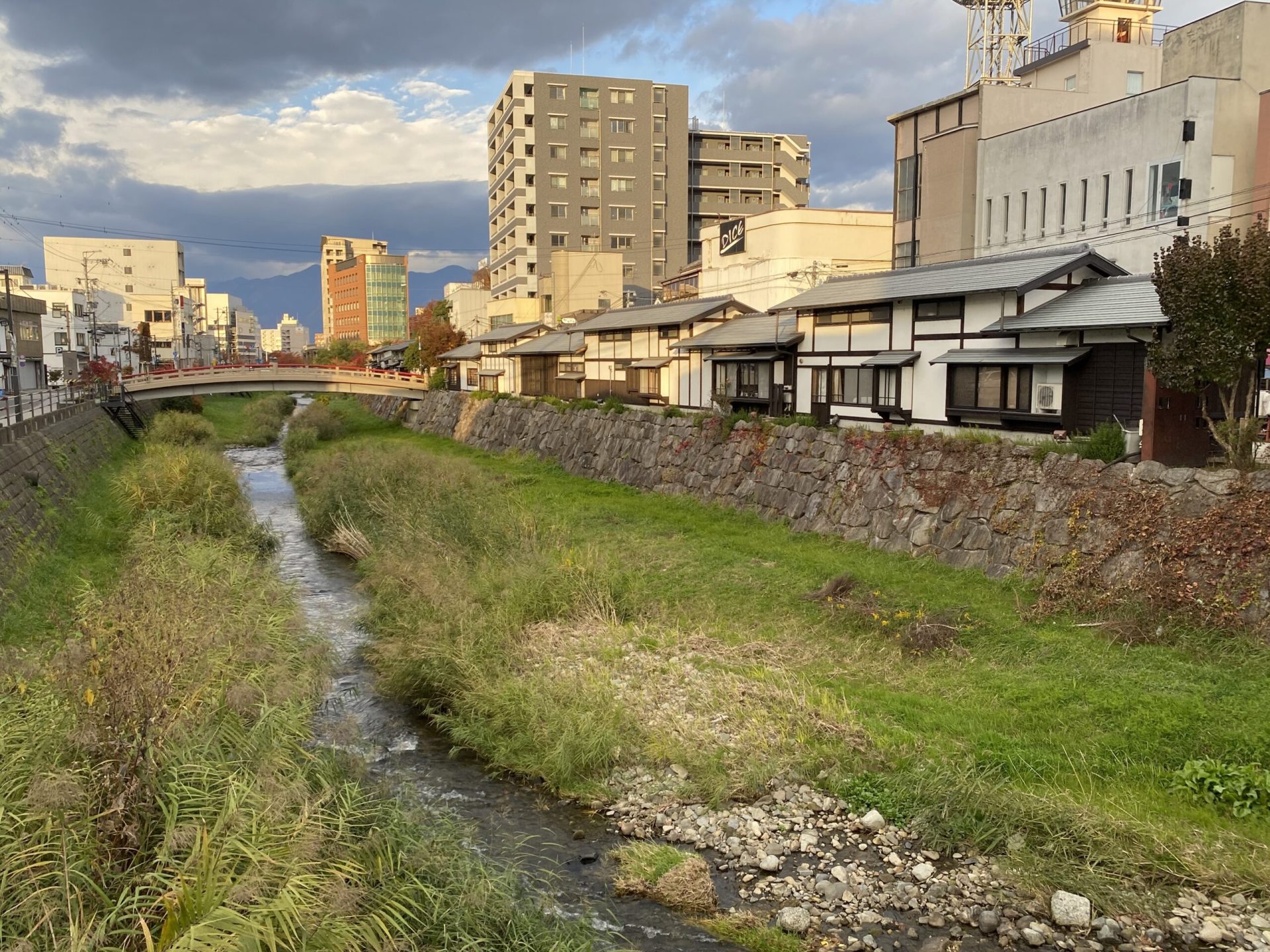

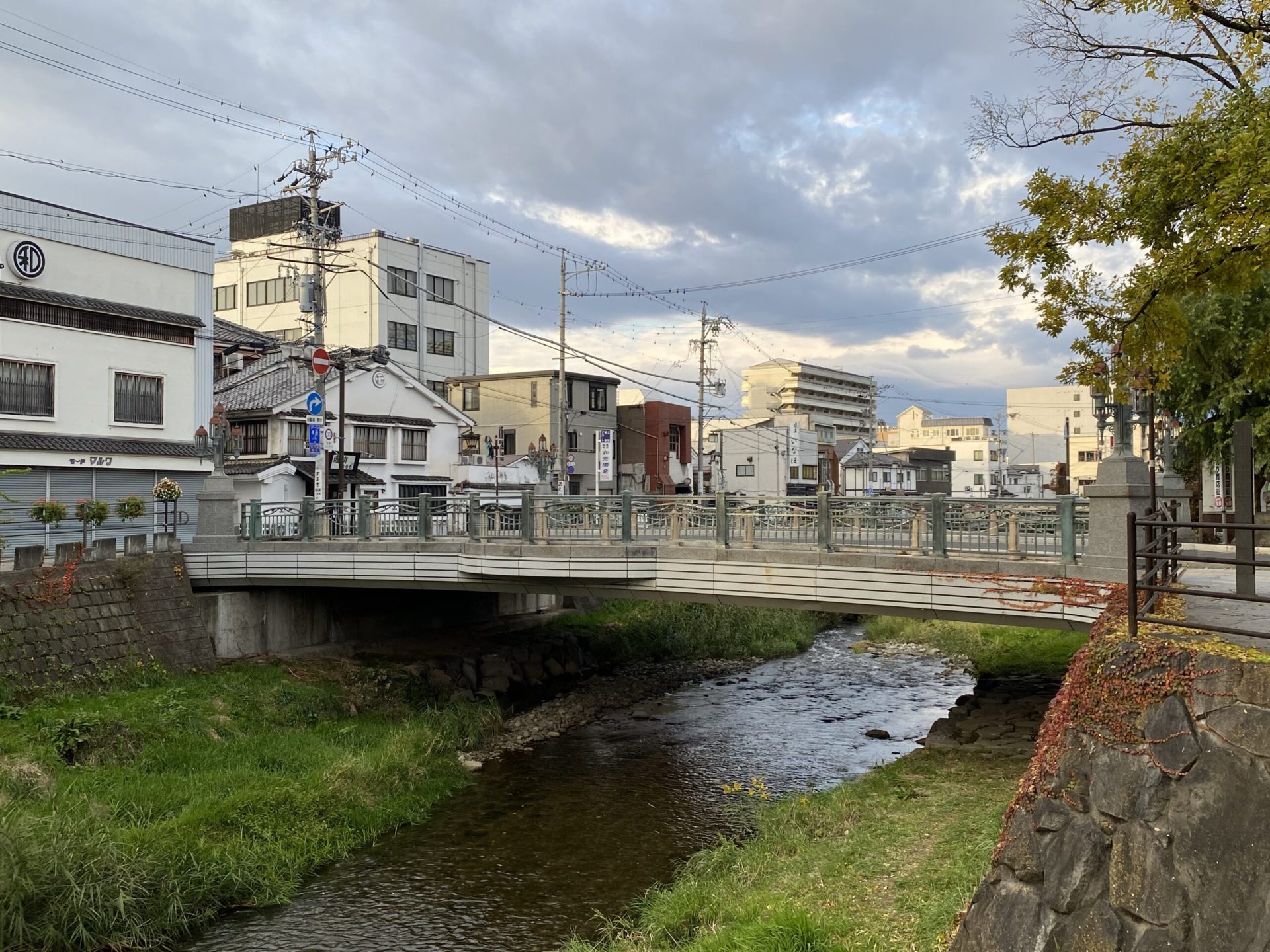

  • 女鳥羽川と一つ橋松本市 一ツ橋 橋梁補修設計女鳥羽川と一つ橋
  • 女鳥羽川となわて通り松本市 一ツ橋 橋梁補修設計女鳥羽川となわて通り

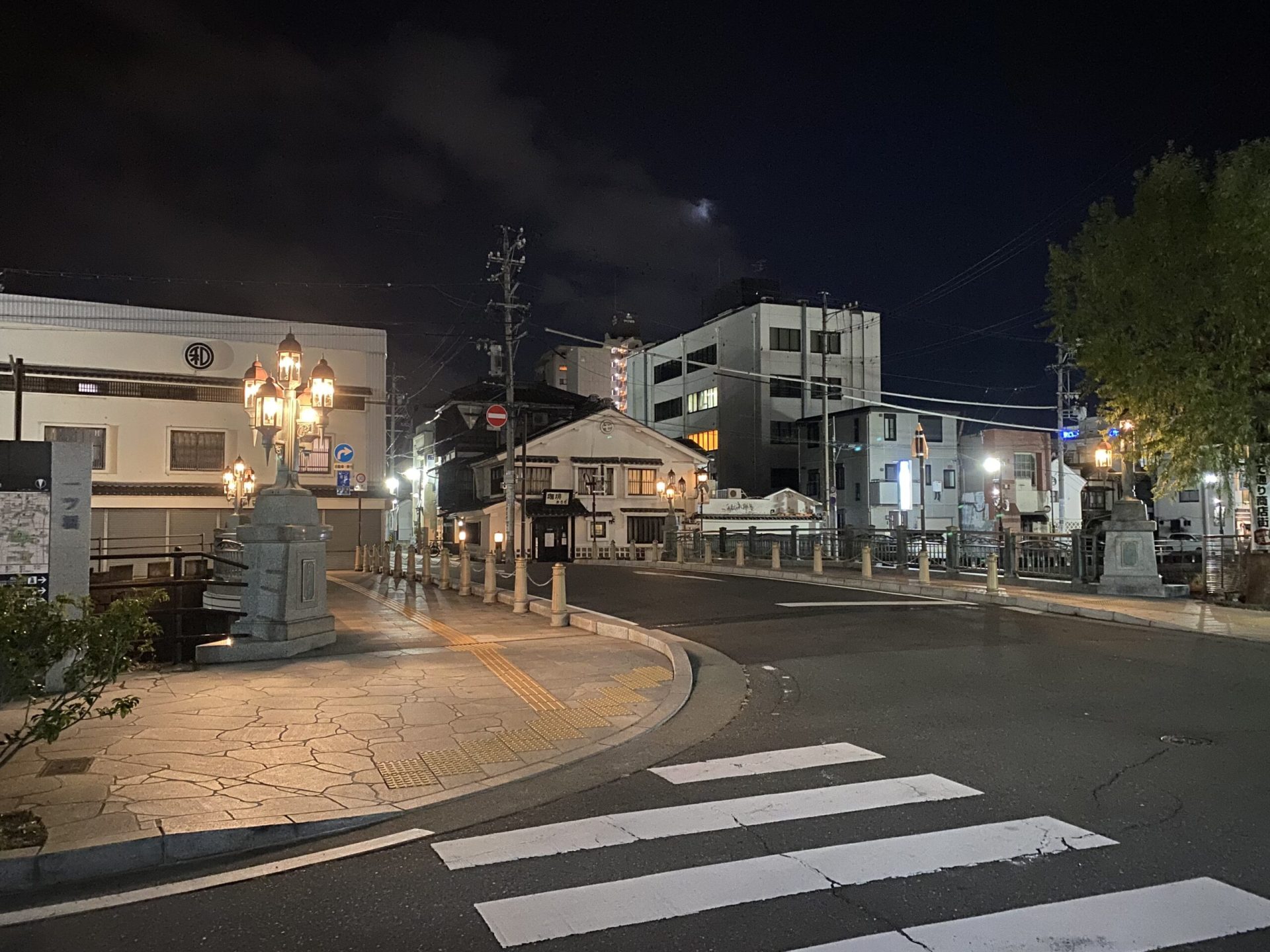

  • ライトアップ松本市 一ツ橋 橋梁補修設計ライトアップ
